Исходя из опыта в других странах, деревянные опоры, которые пропитывают специальными антисептиками, чаще всего используются для устройства ЛЭП. Это связано с тем, что опоры из железобетона имеют значительные недостатки. Они отличаются большим весом, боятся высоких нагрузок, плохо работают на изгиб. Поэтому опора ЛЭП для распределительных сетей с напряжением 0,4-10кВ согласно российскому и зарубежному опыту должна быть выполнена из дерева.
Причины недостаточного применения деревянных опор
Но пока эти опоры внедряются на практике довольно медленно. Это происходит по нескольким причинам:
- Широкое применение опор из железобетона привело к тому, что типовые проекты применения ВЛ практически не использовались. Очень часто старые типовые проекты адаптируются к требованиям ПУЭ. Но это относится только к изменениям длины пролетов.
- В современных условиях деревянные опоры для ЛЭП в России выпускаются по другим нормам в отличие от европейских стран и США. В российских ГОСТах выставлены требования к сырью, которое должно применяться для их изготовления. Также они устанавливают специальные требования к пропитке и характеристикам прочности древесины. В настоящее время предприятия выпускают деревянные опоры ЛЭП по своим нормам и с учетом собственных интересов.
- Следующая причина заключается в большой разности качества, каким отличаются столбы ЛЭ от разных производителей. Они применяют разные антисептические материалы и пропитки для опор. В результате этого стоимость продукции, а также ее внешний вид и срок эксплуатации будет существенно отличаться. Поэтому энергетикам бывает очень сложно выбрать нужное изделие по качеству и цене среди имеющихся предложений.
Как выбрать опоры для ЛЭП?

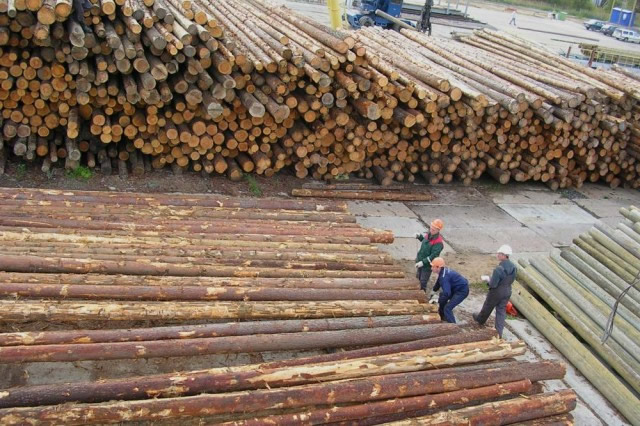

В настоящей статье дается алгоритм, который позволяет выбрать пропитанные опоры ЛЭП самого лучшего качества среди всех, которые имеются на рынке. Например, для их изготовления должна использоваться только сосна, так как ее древесину снаружи можно легко пропитать антисептическими составами.
Кроме того, важно, чтобы древесина для опор заготавливалась к северу от 55 параллели. Лес в северных широтах отличается более высокой плотностью и хорошими механическими характеристиками. При этом диаметр верхнего торца опор не может быть меньше 16см.
Лучше, если столбы пропитанные деревянные выпускаются поштучно, так как покупатель сможет рассчитать нужное ему количество. Если приобретать опоры кубометрами, толстых опор окажется слишком много, но для строительства всей линии их может не хватить.
Необходимо также, чтобы деревянные электростолбы имели специальную защитную крышку от атмосферных осадков. В результате этого станет невозможным их загнивание. С этой же целью отверстия в опорах сверлят до начала их пропитки.

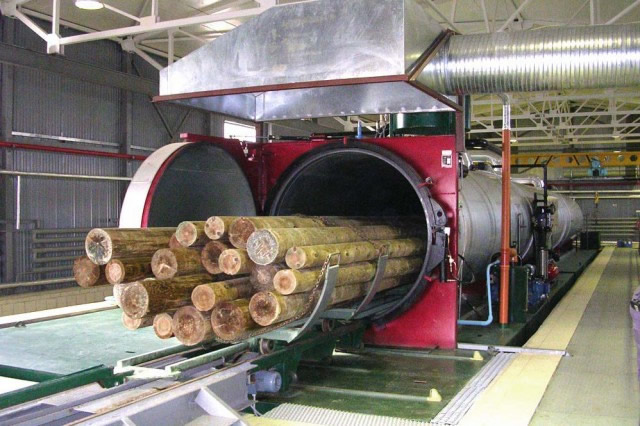

Чтобы деревянные электроопоры служили не меньше их среднего срока, то есть 40 лет, важно использовать обработку опор с помощью вакуумной технологии. Рабочее давление в этом случае не может быть меньше 12 атмосфер.

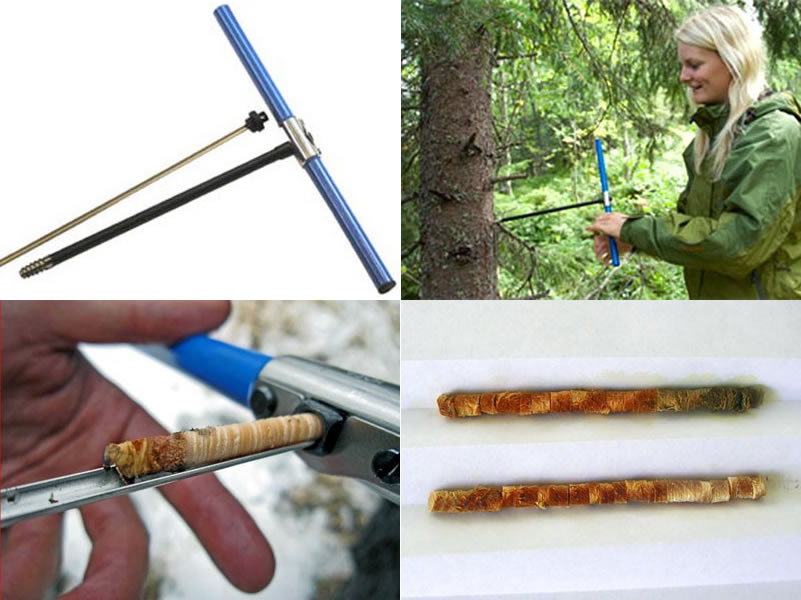

Чаще всего стремятся купить опору ЛЭП, которая обработана антисептиком из хрома, меди и мышьяка. При этом антисептики из хрома и меди должны иметь поглощение не менее 13 кг/куб.м, а глубина всей пропитки должна составлять не меньше 85% по сравнению с толщиной древесины.

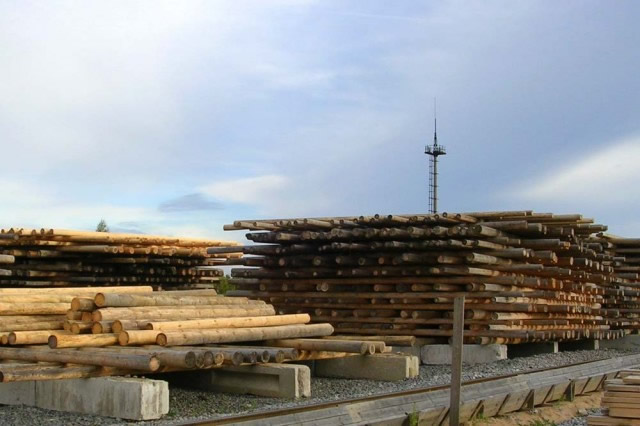

Опоры, которые получает потребитель со склада, должны иметь серо-зеленый цвет. Это означает, что антисептик зафиксировался и продукция абсолютно безопасна. При желтом или коричневом цвете опор они будут ядовиты, а потому опасны в эксплуатации.
Такую продукцию нельзя отгружать потребителю, но данное требование не всегда выполняется. Чаще всего антисептик не закрепляется зимой, поскольку для фиксации ему нужна плюсовая температура окружающей среды. Кроме того, данная проблема характерна для предприятий старого образца. На современных заводах используют новейший метод пропитки опор с помощью пара, что обеспечивает безопасность продукции в любые сезоны.
В некоторых случаях покупатели считают, что верхний диаметр торца опор должен составлять не меньше 18 см. Но это неправильное представление, так как в ГОСТах указан минимальный диаметр не менее 16 см. Причина заблуждений состоит в следующем. В реальности диаметр верхней части деревянной опоры составляет 16-24 см, поэтому многие покупатели ориентируются на среднюю цифру 18см.
Предоставленная выше информация не отличается полнотой, но дает возможность покупателям в реальности дать оценку качества опор. Также можно сделать вывод об эффективности работы того или иного предприятия и сравнить стоимость деревянной опоры у разных заводов.
Выводы
Внедрение деревянных пропитанных опор в жизнь и повышение их качества напрямую зависит от законодательной базы. Это, в первую очередь, относится к созданию специального стандарта на деревянные опоры. С помощью такого документа можно разработать выставить общие требования ко всем производителям.
Те предприятия, которые производят деревянные пропитанные опоры, должны создать объединения пропитчиков древесины. Они давно появились за рубежом. Это должны быть общественные организации, созданные на добровольной основе. Их главные задачи: повышение мастерства квалифицированных специалистов, изучение, а также распространение передового опыта и новейших технологий. Кроме того, подобная организация должна будет проводить аттестацию предприятий, главным критерием которой будет качество выпускаемой продукции.
